HY-3209系列觸摸屏全數字醫院護理對講系統           方艙醫院專用款

            （本機型具備外觀專利及軟件著作權登記：專利號202030328095.6，登記號：2020SR1185129侵權必究）



多功能多點觸摸操作、高清顯示、簡單易用、毫秒級別、 一觸即發 10點觸控、0.036s極速響應，多點書寫，多種手勢，操作方便，實現超強定位能力和精準最終！


前言：
       傳統模式的醫護對講系統已經適應不了現代醫療機構創建無紙化、信息化、智能化、數字化的辦公需求。
我公司結合醫療機構的實際使用情況，采用電子高科技手段，將網絡、電腦、液晶屏觸摸操作、電子病歷卡、數字通訊等技術成功的運用到醫用護理對講系統中。實現了對傳統的醫護對講系統革命性的更新?lián)Q代，升級更新后的觸摸屏全數字醫護對講系統，取代了傳統機型毫無科技之感的掛匾、五金類外觀。替代了易損、老化的按鍵開關、指示燈、塑料卡片等機械式功能操作。特別是電子病員一覽表，可以直接在屏幕上編輯、觸控操作、處理一切醫護信息。從而淘汰了傳統機型牛皮癬似的插片方式。徹底結束了護士抄寫紙質病例卡片繁瑣的歷史。該機型的推出，提升了醫療機構數字化醫院的建設水平，演繹了高科技帶來的便利與樂趣，創造了視覺的平衡與產品的科技之美。



二：護士站主機概述：
1） 采用21.5寸的高清電容式液晶觸摸屏，大屏幕電子病員一覽表，在屏幕上可觸控設置、操控、處理一切醫護信息。

2）  床位信息可觸摸編輯，如：房間號、床位號、主治醫生、責任護士、加床信息以及患者的護理級別，姓名、性別、年齡、住院號和其他信息等。完全淘汰了人工抄寫卡片繁瑣的模式。
3） 可備注 醫囑、提醒、注意事項、飲食級別及當日工作情況。
4）可統計住院人數以及未處理信息。如病員出院，床位及其他信息自動清零。不需再做任何操作。
5）鎖定衛生間緊急報警具體位置：衛生間緊急呼叫時彈出一個定位圖標，顯示并播報xxx房間的衛生間緊急呼叫，便于醫護人員直達目標及時救助，并具備強插低級別呼叫等功能。
6）鎖定普通病房呼叫的具體位置：病房分機呼叫時可按照3-4位數的樓層號、房間號、床位號編排、呼叫、顯示、播報。
7） 呼叫記錄可統計、查看、導出。為業績的考核提供了有力的證據。
8）區分特護和普通呼叫方式，患者呼叫時床位信息燈以紅色連續閃動并分別語音提示，提機可接聽通話。
9）中文語音彩色走廊顯示屏可滾動顯示正在呼叫的床位號以及未處理、加床、換藥、護士位置、請求增援等信息。
10）設定分機、緊急分機、門燈編碼或關聯時床位亮燈和語音提示設置成功。
11）可外接66寸以上液晶電視大屏幕，可同步顯示病員一覽表上實時的呼叫信息，未處理提示的排隊人數等，滿足了數字化醫療機構高.大.上的服務要求。

12）二線制布線簡單，性價比高，更適合老醫院升級改造，插上本機就可正常工作，不需重新布線，不需要更換其他設備?？稍谝寻惭b的醫療機構，老年公寓，月子中心快速更換無損更新替代安裝。




三：  護士站主機老機型與新機型的對比使用效果如下：




                           傳統的老機型

新機型的使用效果如下：

A,  壁掛款： （ 壁掛、懸掛 、自由旋轉、任意角度調節型） 觸摸屏外觀及大型 電子病員一覽表



?
       B,    調度臺式： 觸摸屏外觀及床位信息的顯示效果


          C, 桌面放置(臺）式：  觸摸屏外觀及大型 電子病員一覽表 效果

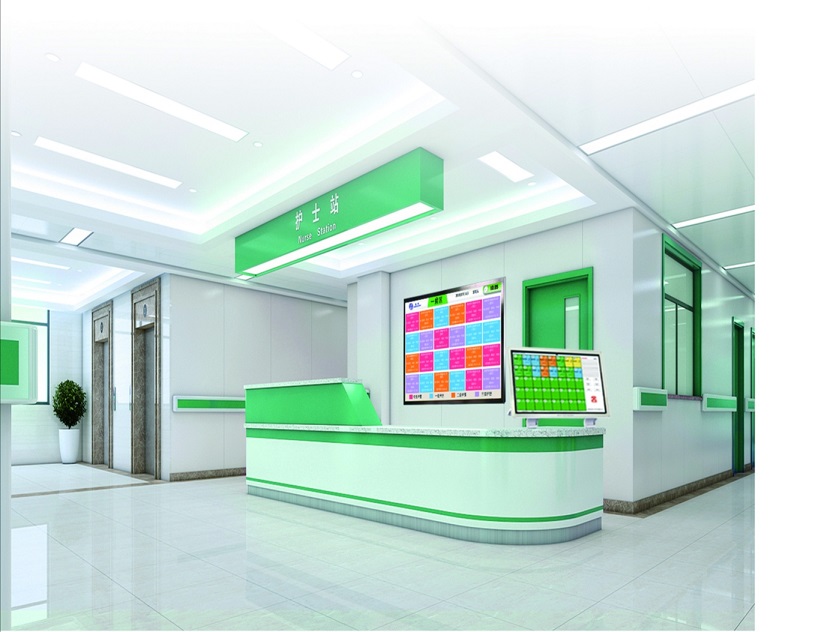

    D,  醫院護士站實際使用效果

四，技術參數如下：

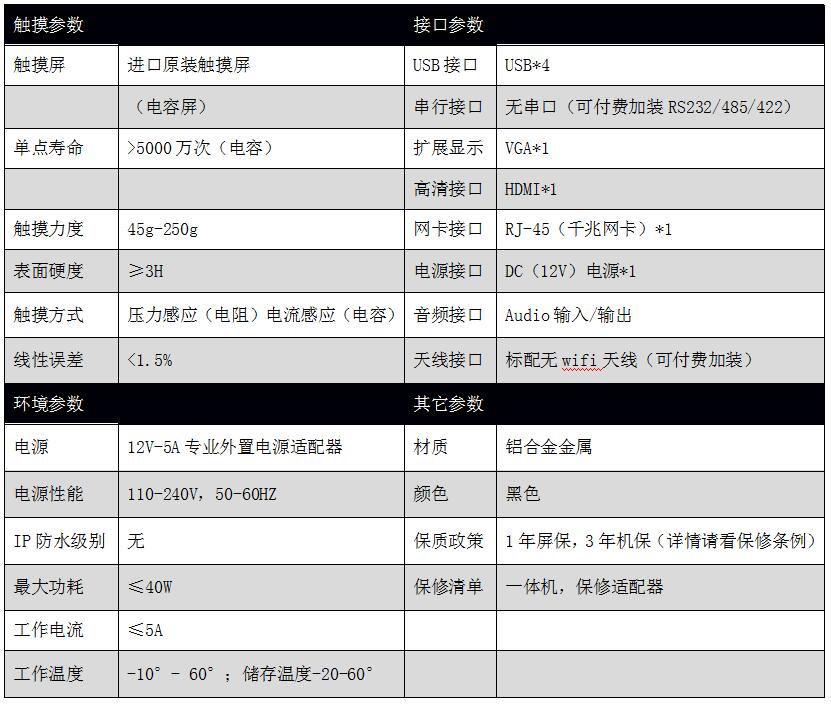

(5) 整機參數


(6) 整機特點
①　10點電容觸摸，反應靈敏：采用投射式觸控電容技術，3ms響應，一觸即發；
②　支持365*24小時全天候穩定運行：具備全天持續顯示能力，在不穩定的環境均能穩定運行；
③　精確度好，觸摸穩定，操作簡單便捷；
④　具有低功耗，耐高低溫，觸摸穩定，精確度好，操作簡單便捷等優點。

五，護士站主機詳細功能如下：

1）鎖定衛生間緊急求助具體位置的定位：
具備房間關聯衛生間功能，如20樓08房間有衛生間緊急呼叫，語音報2008房間衛生間緊急呼叫，16號衛生間緊急分機呼叫，直觀簡潔，便于醫護人員準確定位、直達目標。淘汰了某些機型只是單純的滴滴聲提示，而且語音不提示、屏幕不顯示具體報警位置的弊病。并強制醫護人員必須到現場進行處理。真正做到了求救必到。（本公司特有功能）

2)    鎖定普通病房呼叫具體位置的定位：可按照3-4位數的樓層、房間號、病床分機號編排并顯示播報，如6樓08房間126床呼叫，報：608房間126床護叫。30樓02房間158床呼叫，報：3002房間158床呼叫.......。
淘汰了某些機型只限于2位數呼叫，不能具體定位的局限性。滿足了大型醫院及大型養老機構多樓層多病區多病房集中管理的要求。目標準確便于服務。（本公司特有功能）


3) 多個呼叫語音不間斷循環報號(多個同時呼叫輪流報號）：
        循環報號優點是---護士專注于工作的同時能耳聽八方，無需再到主機端查看便可聽到所有的呼叫及未處理信息。如一路或多路呼叫，均按呼叫的順序連續循環語音報號提醒。淘汰了某些機型多個分機呼叫只有1個(單繩路）報號，其他全部阻塞不報的弊端（投訴率較多）。從而結束了護士在忙于工作的同時還要時刻查看主機呼叫信息的歷史。避免了醫護人員因漏掉了服務所引起的投訴，杜絕了醫患糾紛，真正做到了聲光雙重提示每呼必報的原則。（本公司特有功能）
4)  未處理語音報號再次提醒：
        如護士有沒來得及處理的信息，主機，走廊顯示屏自動在30秒內按呼叫的先后順序循環排隊叫號提醒，語音報218房間06床等待處理，29號（床）呼叫等待處理......可同時儲存9組未處理信息,淘汰了某些機型未處理語音不報號提醒的弊端。確保信息無一漏落有效杜絕了投訴，（本公司特有功能）
5) 可設定加床信息：如樓道加床報加12床護叫。房間加床可顯示或播報209房間加1床護叫。

6) 語音.中文彩色走廊顯示屏：
        將主機端的呼叫信息延伸到走廊顯示屏上同步顯示或播報，如病房分機或衛生間緊急求救呼叫時走廊顯示屏以語音、漢字動態方式播報或顯示房間號、床位號及未處理信息，如：播報28床呼叫，36床等待處理等。無呼叫時顯示禮貌用語及當前時間。（本公司特有功能）。
7) 值班室分機（治療室語音報警顯示屏）：
         用于值班室、配藥間或治療室，具備語音播報或12首和旋音樂，音量大小可調，聲光報警顯示病人床號。如18床呼叫。39床等待處理等。病人呼叫一般發生在鹽水掛完后，在治療室化藥處顯示病人床號便于護士進一步核對病人與所需的藥物，以免拿錯發生醫療事故。在多病區多病房夜晚集中管理一人值班時作用顯著。(本公司特有功能如需通話可定制）
8) 主機一鍵（返回）復位：
         主機面板上的“系統復位”鍵可做一鍵返回復位使用。當多個病人呼叫依次循環顯示所有呼叫時，按系統復位鍵“即可進行一鍵清除復位，再呼叫時繼續顯示。

9) 在線編碼任意設定房間號與分機號：
分機采用在線編碼方式，可任意設定分機號。設置過程語音提示，靈活方便實現床號人性化編排。
10) 四級護理級別：
以病情為主有特護一級、二級，三級，普通四種護理級別，并分別以粉色，橙色，藍色，綠色顏色區分。特護一級呼叫方式為，緊急呼叫28床。
11) 三色智能門燈（紅、綠、黃）:
系統可以配備能顯示三種燈光的門燈，并可關聯分機及衛生間緊急呼叫按鈕。分機呼叫時,門燈按分機的護理級別顯示不同顏色。緊急護理亮紅色，二級護理亮綠色，三級亮黃色。
12) 主機話筒、宣教廣播：
可接入錄音機、MP3等信號源播放醫療信息、音樂或廣播通知等。
13）無繩電話：
系統可以配備無繩子母機，醫護人員在病區任意位置皆可接聽通話。
14） 故障自檢報警：
當系統出現故障時主機顯示窗口會給出數字顯示并有聲響提示。
15）線路短路故障報警：
分機中的任何一個部件均采取隔離保護措施，發生故障均不影響整個系統正常使用。

六，HY2209-Y語音、中文、彩色走廊顯示屏：

8位紅綠色具體區分顯示方式如下：

①　YC8-（4+2）——綠色房間號4位加床位號2位數顯示如下：


 (綠色4位房間號床位號，紅色正在呼叫區分顯示）。語音報號為：3002房間32床呼叫


②　彩色8位(YC8)-3+3---房間號3位加床位號3位顯示如下：

   （綠色3位房間號床位號紅色呼叫區分顯示一目了然）。語音報號為：160床呼叫

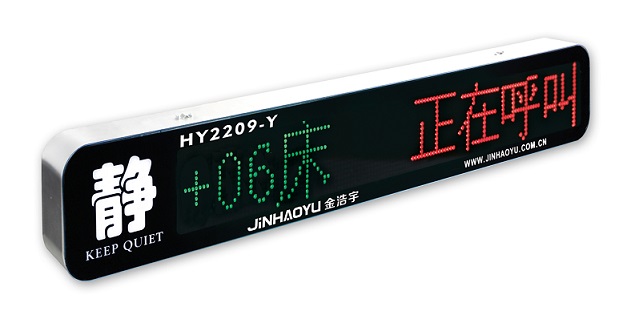

                                                               加床的呼叫顯示。語音報號為：加6床呼叫

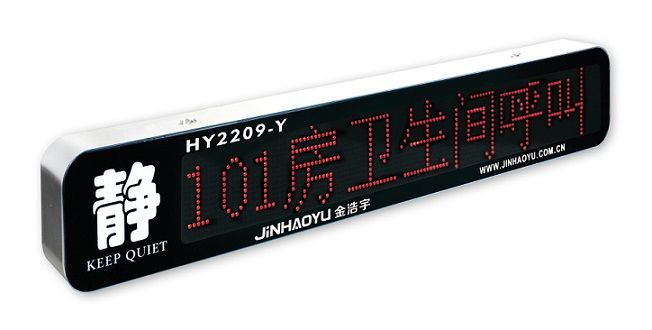

(3) 鎖定衛生間緊急求救呼叫位置的顯示如下：



衛生間緊急求救（動態紅綠交替急促閃爍）定位顯示：定位準確，直達目標。淘汰了某些機型衛生間呼叫只報警不顯示具體位置的弊病。
如：XXX房衛生間呼叫。語音為101房間衛生間緊急呼叫。



(4) 呼叫未處理語音再次循環提示如下：


      語音報號為：20床等待處理
呼叫未處理的號碼為“綠色排隊循環滾動”顯示。如：1--29號（床）等待處理，2--XXX號等待處理，語音報218房間29床等待處理，能按排隊方式滾動循環顯示最近9組未處理呼叫信息，
將原來在主機上的呼叫未處理提示延伸到走廊屏上同步顯示。期間如有呼叫信息過來，系統立即強插切換成紅色呼叫號碼區分提醒，確保呼叫信息無一漏落，真正實現了每呼必報。

(5) 無呼叫時每隔一分鐘滾動顯示禮貌用語及溫馨提示:

七. HY3209-Y單紅色4位語音報號漢字走廊顯示屏如下：

(1) 外形體積：(70*15*6)CM

(2) YD4-3+3（房間號3位加床位號3位顯示）；

      YD4-3+2（房間號3位加床位號2位顯示）

（3位房間號+3位床位號，動態呼叫區分顯示方式）  。         語音報號為：118房間136床呼叫



(3) 鎖定衛生間求救位置的顯示     語音報號為：108房間衛生間緊急呼叫

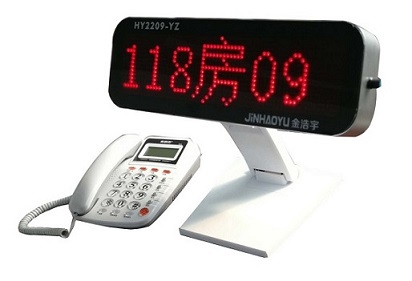

八. HY3209-ZF值班室語音報警值班分機如下：

用于治療室、配藥間等值班室，具備語音報號及通話，音量大小可調，聲光報警顯示房間號與床號及其他醫護信息。可在值班室、治療室、化藥處、過道、以及醫護人員經常出現的地方設立多個，便于醫護人員及時了解情況，迅速作出反應，特別是在病人請求換藥呼叫后便于護士進一步核對病人與所需的藥物，以免拿錯，多病區多病房集中管理夜晚一人值班時作用顯著。




（1）實時顯示房間號與床位號

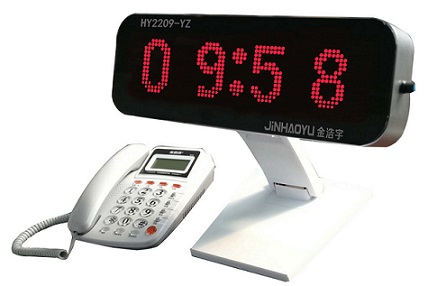

             （2）待機顯示當前時間






（3）普通級別的呼叫顯示

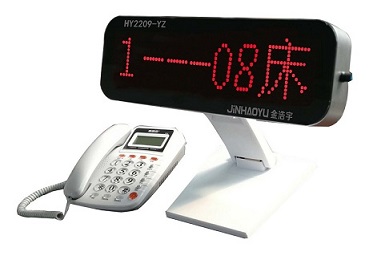

 （4）未處理再次提示的顯示






                                  （5） 禮貌用語的顯示
鋁合金銀鋁色外觀，采用白色為主色調，銀白色邊框，高光透亮，整體感覺時尚大氣,新潮的外觀風格給人更好的觀感?？杀趻?、尤其桌面放置可以節省更多的空間。讓護理人員不再奔走于護士站和辦公區，更適合于大型醫療機構及老年公寓值班室集中監護服務。減少護士的勞動強度和費用開支，提升工作效率?？筛鶕?jù)自己的使用習慣自由調節各種角度。

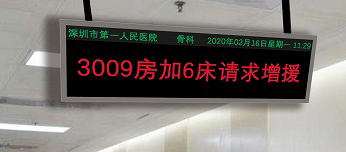

九， HY3211-YZ
          安卓版語音液晶條形走廊顯示屏（定制機型）：











             HY3211-YZ安卓版液晶走廊顯示屏:



1， 主板及配置：安卓網絡版A64操作程序，運行穩定可靠。
2， 內存：16-32G
3，   28.6英寸液晶屏設計，金屬邊框，吊裝在走廊過道上。
4， 信息顯示：支持顯示病床換藥呼叫、洗手間報警、護理增援、進入護理狀態等信息。
5， 通訊方式：TCP/IP通訊方式。
5，供電方式：電源適配器供電（DC12V/5A）。
6， 外觀體積：729*227MM

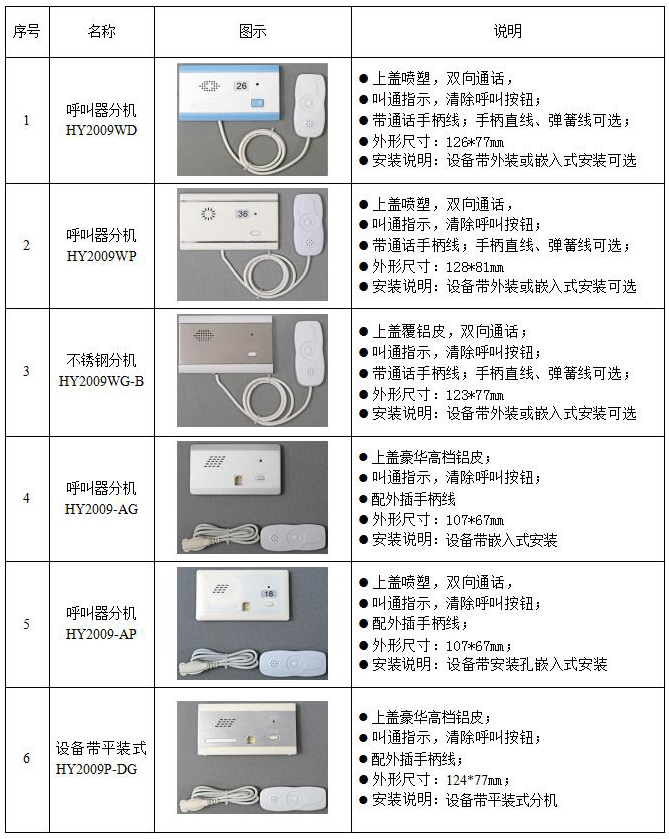

十，通用呼叫器分機如下：


注：①分機手柄線—標配：直線手柄；選配：曲線手柄
        ②配HY2008C主機：分機采用最新編碼電路編號，變更床位號只需更換編碼芯片即可；
        ③配HY2109主機：分機可在線任意設定、修改號碼，緊急呼叫分機也可在線編號。

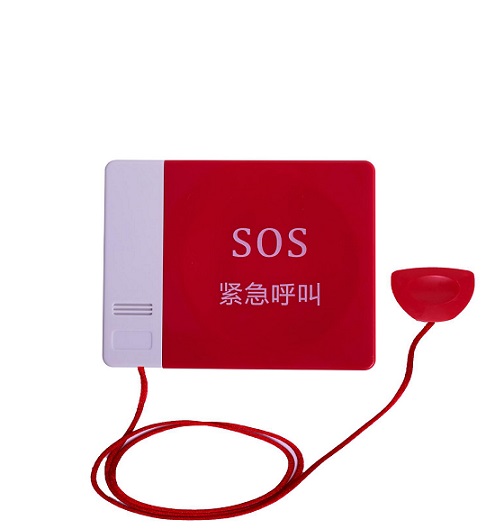

十 一： HY-2009J拉繩加按壓（兩用）型衛生間緊急按鈕（推薦型）

                                  SOS衛生間緊急求助按鈕




              拉繩式衛生間緊急求助按鈕


①　壁掛式安裝，獨特防水設計，一般安裝在病房的衛生間內，以防病人進入衛生間發生緊急情況進行報警。
②　采用在線編碼方式，可任意設定編碼號。有拉線、按鍵兩種報警方式。
③　可防衛生間的水珠和水霧，確保開關在潮濕環境下能正常工作。
④　衛生間緊急報警時，主機上會有急促的特殊聲響提示和號碼顯示并強插低級別的呼叫。
⑤　開關在報警狀態時，開關指示燈會閃亮，指示燈熄滅說明護士站已接收到報警信號。
⑥　可外接門燈。
⑦　須配合主機方可使用，與主機間一條二芯總線連接。通信距離可達1000米。

十二. HY-2009M型三色門燈

①　一般安裝在病室門口，可根據護理級別分別對應顯示不同的顏色，有紅，黃，綠三色。
②　可與房間關聯，與房間內分機和緊急按鈕關聯，便于及時處理緊急情況。
③　病床呼叫護士站時，該病房外的門燈閃亮。
④　病床解除呼叫或護士和病人對講時，該病房外的門燈熄滅。
⑤　一般一個病房只需安裝一個。多個房間可設置多個門燈。
⑥　須配合分機方可使用，與分機間是二芯線連接。

十三. WXH-1無線尋呼主機

可以連接無線尋呼設備及短信發送設備，將呼叫信息發送到指定的尋呼機或手機上，實現呼叫信息的無線傳送無線手表式顯示終端也叫無線手表式BB機。護理主機可選配無線手表式顯示終端。無線手表式顯示終端在病人呼叫時能顯示床號，并具有聲音提示與振動功能。護士佩戴在手上，為方便在巡房過程中能及時接收病人發送的呼叫信息。在晚間一人值班時作用顯著。
